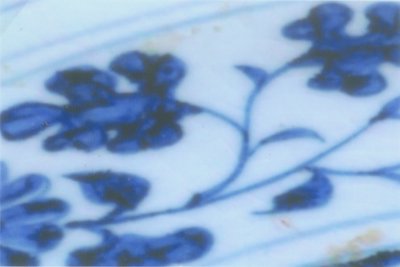

图1　元代至正期青花釉面泛青

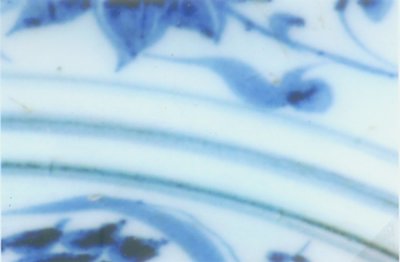

图2　元代至正期青花釉面含青


　　元代瓷釉成分的变化与釉面显色
　　元代景德镇青花瓷已经走向成熟，制瓷原料已由传统的瓷土“一元配方”改为采用瓷土加高岭土的“二元配方”。并在青花器烧制上有了新的突破，在胎体上用钴料描绘纹饰，然后施影青釉、白釉、卵白釉等釉料，在高温1200℃左右一次烧成。元青花瓷以它独特的制作工艺和精美的纹饰风格，为收藏界所珍重。
　　近年来，笔者已鉴定过不少仿制的景德镇元青花瓷器。据初步统计，仿制元青花的中、低档水平瓷器占有97％左右，高仿、精仿的青花瓷占3％左右。我认为这类瓷器有一个共性特点，那就是器身的釉面显色无法达到景德镇元代真品的程度。现就元青花釉面的显色的鉴定谈一点个人观点，仅供参考。
　　元朝是景德镇陶瓷发展史上的一个重要时期，特别是元代至正期烧制了各类精美的瓷器，大体上早期釉面莹润透亮，微带淡青色。瓶、罐类釉面亚光居多。至正中期釉色白中泛青，光洁滋润。晚期则较白，称卵白釉。这是含铁比例不同所致。元代早期因铁含量较高，故釉色微闪青蓝。中、晚期随着陶瓷釉药技术的进步，釉中铁含量渐渐减少，器物釉面白度也相对提高。元代青花瓷早期釉料的结构也由宋代的石灰釉变为长石釉，这种改变使胎和釉之间的成分差距缩小了，在同一高温还原气氛下，胎与釉能够相互构成良好的整体。同时由于窑火温度的提高与还原气氛的稳定，釉层中的气泡也增加了。
　　元青花瓷的釉色以白中闪青者居多，莹润透亮，有的釉层会出现厚薄不均的现象，厚的地方呈鸭蛋青色，有的釉色含青显淡牙黄色。元代青白瓷的釉色温润中略带淡淡的蓝色，好像鸭卵一样，故又称卵白釉。
　　对景德镇宋元湖田窑标本测试发现，元代釉中氧化钙的含量从宋代的15％左右减少到8％～9％，而钾、钠等含量从宋代的3％左右增至6％左右。成分的变化使釉的烧成温度提高，也使釉的浓度增高。因烧制的温度不同，釉面的显色也相应地改变了。
　　景德镇瓷釉料宋代以前采用釉果掺入釉灰配制。釉果是一种风化较浅的瓷石，主要成分是二氧化硅和三氧化二铝，釉灰的主要成分是石灰石。元代时增加了釉果，减少了釉灰的用量，这样，釉层的三氧化二铝增加而氧化钙减少，改变了釉面状态，釉表光泽柔和。用高倍放大镜观察部分标本的釉层，在密布的雾状大小气泡中无中等气泡过渡，同期的早期青白釉也称透明釉。元代枢府釉无这种情况，也可以说，早期元期青花瓷和枢府釉是没有气泡的。
元青花瓷的三种釉面
　　①青白釉，又称影青釉。元末青花瓷的青白釉是影青釉的衍生物，同元代早中期青花的影青釉或青白釉有所区别，釉面泛灰或泛黄，釉层光泽较强，或为亚光。元期青花瓷施青白釉，莹润透明，胎骨表面上能看到细密的皮壳层，釉面不光滑，用手握摸有凹凸不平感。器身胎釉微闪青蓝，温润中略显淡蓝，除足圈显水绿色外，器身胎釉往往显出淡牙黄色，有时显出乳浊白色，它的显色会随空气中的湿度、温度的变化而微显不同。元期青花瓶、罐类，斜光透过胎釉会略显出无规则的米白色丝线条纹，也称釉纹饰。元期釉下青花上无气泡，温度偏高时胎釉显干，但有时会出现微弱冒汗现象。元期釉面的显色似有活性之感。
　　②白釉。从至正年间开始使用，釉面白中含青，釉色莹润透亮，光洁滋润，积釉厚处显鸭蛋青色，釉色亮度时常会有闪动感。足圈釉面显出淡淡的水绿色。
　　③卵白釉。元末青花上开始使用，釉层乳浊，多用于小型器，以高足杯、碗、钵、小罐类居多，这些器物的外圈往往留下浸釉时手抓留下的指痕。高足杯的高足内侧近底处有一圈宽窄不等的釉痕，器盖内侧素胎，呈浅土黄色，见细微釉斑。
